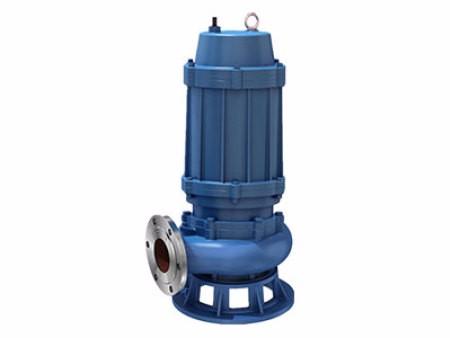

QW系列潛水排污泵概述
QW系列潛水排污泵設計合理，配套電機合理，效率高，節能效果顯著，是引進國外節能無堵塞排污泵先進經驗，結合本單位技術力量研制而成，各項性能指標均達到國家標準同類產品水平。由于采用獨特的單通道葉輪、動密封采用兩組特殊材料的硬質合金機械密封裝置。電機用油室隔開，具有無堵塞、效率高、節能顯著，是我國泵類更新?lián)Q代的產品，深受用戶歡迎和好評。
QW系列潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。
QW系列潛水排污泵型號意義
QW系列潛水排污泵特點
①采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
②機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行8000小時以上。
③整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用方便。
⑦可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來了方便，人可不必為此而進入污水坑。
⑧能夠在全揚程范圍內使用，而保證電機不會過載。
⑨有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
QW系列潛水排污泵性能參數
|
序號 |
型 號 |
口徑 mm |
流量 m3/h |
揚程 m |
功率 KW |
轉速 r/min |
效率 % |
|
1 |
25 WQ 8-22-1.1 |
25 |
8 |
22 |
1.1 |
2900 |
38.5 |
|
2 |
32 WQ 12-15-1.1 |
32 |
12 |
15 |
1.1 |
2900 |
40 |
|
3 |
40 WQ 15-15-1.5 |
40 |
15 |
15 |
1.5 |
2900 |
45.1 |
|
4 |
40 WQ 15-30-2.2 |
40 |
15 |
30 |
2.2 |
2900 |
48 |
|
5 |
50 WQ 20-7-0.75 |
50 |
20 |
7 |
0.75 |
2900 |
54 |
|
6 |
50 WQ 10-10-0.75 |
50 |
10 |
10 |
0.75 |
2900 |
56 |
|
7 |
50 WQ 20-15-1.5 |
50 |
20 |
15 |
1.5 |
2900 |
55 |
|
8 |
50 WQ 15-25-2.2 |
50 |
15 |
25 |
2.2 |
2900 |
56 |
|
9 |
50 WQ 25-20-2.2 |
50 |
25 |
20 |
2.2 |
2900 |
56 |
|
10 |
50 WQ 18-30-3 |
50 |
18 |
30 |
3 |
2900 |
58 |
|
11 |
50 WQ 25-32-5.5 |
50 |
25 |
32 |
5.5 |
2900 |
53 |
|
12 |
50 WQ 20-40-7.5 |
50 |
20 |
40 |
7.5 |
2900 |
55 |
|
13 |
65 WQ 25-15-2.2 |
65 |
25 |
15 |
2.2 |
2900 |
52 |
|
14 |
65 WQ 37-13-3 |
65 |
37 |
13 |
3 |
2900 |
55 |
|
15 |
65 WQ 25-30-4 |
65 |
25 |
30 |
4 |
2900 |
58 |
|
16 |
65 WQ 30-40-7.5 |
65 |
30 |
40 |
7.5 |
2900 |
56 |
|
17 |
65 WQ 35-50-11 |
65 |
35 |
50 |
11 |
2900 |
60 |
|
18 |
65 WQ 35-60-15 |
65 |
35 |
60 |
15 |
2900 |
63 |
|
19 |
80 WQ 40-7-2.2 |
80 |
40 |
7 |
2.2 |
1450 |
52 |
|
20 |
80 WQ 43-13-3 |
80 |
43 |
13 |
3 |
2900 |
50 |
|
21 |
80 WQ 40-15-4 |
80 |
40 |
15 |
4 |
2900 |
57 |
|
22 |
80 WQ 65-25-7.5 |
80 |
65 |
25 |
7.5 |
2900 |
56 |
|
23 |
100 WQ 80-10-4 |
100 |
80 |
10 |
4 |
1450 |
62 |
|
24 |
100 WQ 110-10-5.5 |
100 |
110 |
10 |
5.5 |
1450 |
66 |
|
25 |
100 WQ 100-15-7.5 |
100 |
100 |
15 |
7.5 |
1450 |
67 |
|
26 |
100 WQ 80-20-7.5 |
100 |
80 |
20 |
7.5 |
1450 |
68 |
|
27 |
100 WQ 100-25-11 |
100 |
100 |
25 |
11 |
1450 |
65 |
|
28 |
100 WQ 100-30-15 |
100 |
100 |
30 |
15 |
1450 |
66 |
|
29 |
100 WQ100-35-18.5 |
100 |
100 |
35 |
18.5 |
1450 |
65 |
|
30 |
125 WQ 100-15-11 |
125 |
100 |
15 |
11 |
1450 |
62 |
|
31 |
125 WQ 130-20-15 |
125 |
130 |
20 |
15 |
1450 |
63 |
|
32 |
150 WQ 145-9-7.5 |
150 |
145 |
9 |
7.5 |
1450 |
63 |
|
33 |
150 WQ 180-15-15 |
150 |
180 |
15 |
15 |
1450 |
65 |
|
34 |
150 WQ 180-20-18.5 |
150 |
180 |
20 |
18.5 |
1450 |
75 |
|
35 |
150 WQ 180-25-22 |
150 |
180 |
25 |
22 |
1450 |
76 |
|
36 |
150 WQ 130-30-22 |
150 |
130 |
30 |
22 |
1450 |
75 |
|
37 |
150 WQ 180-30-30 |
150 |
180 |
30 |
30 |
1450 |
73 |
|
38 |
150 WQ 200-30-37 |
150 |
200 |
30 |
37 |
1450 |
70 |
|
39 |
150 WQ 160-45-37 |
150 |
160 |
37 |
37 |
1450 |
70 |
|
40 |
200 WQ 300-7-11 |
200 |
300 |
7 |
11 |
980 |
73 |
|
41 |
200 WQ 250-11-15 |
200 |
250 |
11 |
15 |
980 |
74 |
|
42 |
200 WQ 250-15-18.5 |
200 |
250 |
15 |
18.5 |
1450 |
72 |
|
43 |
200 WQ 400-10-22 |
200 |
400 |
10 |
22 |
1450 |
76 |
|
44 |
200 WQ 400-13-30 |
200 |
400 |
13 |
30 |
1450 |
73 |
|
45 |
200 WQ 300-15-22 |
200 |
300 |
15 |
22 |
1450 |
73 |
|
46 |
200 WQ 250-22-30 |
200 |
250 |
22 |
30 |
1450 |
71 |
|
47 |
200 WQ 350-25-37 |
200 |
350 |
25 |
37 |
1450 |
75 |
|
48 |
200 WQ 400-30-55 |
200 |
400 |
30 |
55 |
1450 |
70 |
|
49 |
250 WQ 600-9-30 |
250 |
600 |
9 |
30 |
980 |
74 |
|
50 |
250 WQ 600-12-37 |
250 |
600 |
12 |
37 |
1450 |
78 |
|
51 |
250 WQ 600-15-55 |
250 |
600 |
15 |
55 |
1450 |
75 |
|
52 |
250 WQ 600-20-55 |
250 |
600 |
20 |
55 |
1450 |
73 |
|
53 |
300 WQ 500-15-45 |
300 |
500 |
15 |
45 |
980 |
70 |
|
54 |
300 WQ 800-15-55 |
300 |
800 |
15 |
55 |
980 |
73 |
|
55 |
300 WQ 600-20-55 |
300 |
600 |
20 |
55 |
980 |
75 |
|
56 |
300 WQ 800-20-75 |
300 |
800 |
20 |
75 |
980 |
78 |
|
57 |
300 WQ 950-20-90 |
300 |
950 |
20 |
90 |
980 |
80 |
|
58 |
300 WQ 1000-25-110 |
300 |
1000 |
25 |
110 |
980 |
82 |
|
59 |
350 WQ 1100-10-55 |
350 |
1100 |
10 |
55 |
980 |
84.5 |
|
60 |
350 WQ 1500-15-90 |
350 |
1500 |
15 |
90 |
980 |
82.5 |
|
61 |
350 WQ 1200-18-90 |
350 |
1200 |
18 |
90 |
980 |
83.1 |
|
62 |
350 WQ 1100-28-132 |
350 |
1100 |
28 |
132 |
740 |
83.2 |
|
63 |
350 WQ 1000-36-160 |
350 |
1000 |
36 |
160 |
740 |
78.5 |
|
64 |
400 WQ 2000-15-132 |
400 |
2000 |
15 |
132 |
740 |
85.5 |
|
65 |
400 WQ 1700-22-160 |
400 |
1700 |
22 |
160 |
740 |
82.1 |
|
66 |
400 WQ 1500-26-160 |
400 |
1500 |
26 |
160 |
740 |
83.5 |
|
67 |
400 WQ 1700-30-200 |
400 |
1700 |
30 |
200 |
740 |
83.5 |
|
68 |
400 WQ 1800-32-250 |
400 |
1800 |
32 |
250 |
, 740 |
82.1 |
|
69 |
500 WQ 2500-10-110 |
500 |
2500 |
10 |
110 |
740 |
82 |
|
70 |
500 WQ 2600-15-160 |
500 |
2600 |
15 |
160 |
740 |
83 |
|
71 |
500 WQ 2400-22-220 |
500 |
2400 |
22 |
220 |
740 |
84 |
|
72 |
500 WQ 2600-24-250 |
500 |
2600 |
24 |
250 |
740 |
82 |
QW系列潛水排污泵用途及適用范圍
QW潛水無堵塞排污泵適用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的結水裝置，醫院、賓館的污水排放、市政工程建筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。
QW系列潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
QW系列潛水排污泵使用條件
1、無堵塞排污泵的介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
2、無內自流循環冷卻系統的泵，電機部分露出液面不超過1/2。
3、無堵塞排污泵的鑄鐵材質的使用范圍為PH5～9。
4、1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
QW系列潛水排污泵結構圖

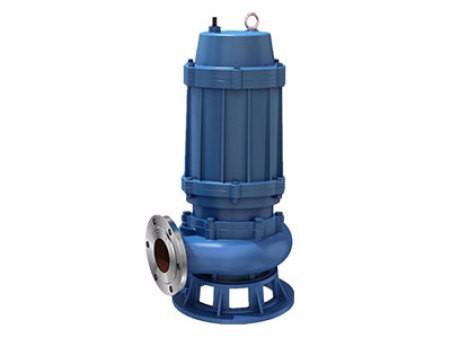

QW系列潛水排污泵
QW系列潛水排污泵使用方法及注意事項
1、該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口)兩個吊環螺釘或起吊板中上下起吊泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿過兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。
2、用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。
3、排污泵使用前應仔細檢查電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。
4、無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。
5、不得將泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%) ，能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。
6、排污泵在無特殊情況須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。
7、的機殼地線須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝人下水做事或移動，以防萬一電泵漏電而發生意外事故。
8、排污泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。
QW系列潛水排污泵安裝
1、移動式安裝系統。
排污泵它以支架支承，接上出水軟管即可工作，這種方式主要應用于救急或維修施工的需要。
2、自動耦合裝置系統
排污泵適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點。該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連，水泵與特定支架連結好，沿導桿下滑到達底座，與其自動藕合、密封，而提升時則自動脫落。
QW系列潛水排污泵的維護保養：
1、如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
2、排污泵每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
3、應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
4、排污泵的葉輪和泵體之間的密封環具有密封功能，如密封環損壞將直接影響泵的性能，必要時應更換。
5、拆卸、維修后，機殼組件須經0.2MPa氣密試驗檢查，以確保電機密封可靠。
6、排污泵在常規狀態下泵每使用300-500小時后應加注或更換油室中機抽(10-30號機油)，使機械密封保持良好的潤滑狀態，提高機械密封使用壽命。
